成套配電箱的常見分類
發布日期：2022-03-24
成套配電箱的常見分類
常用的成套配電箱有木制和金屬制，由于金屬配電箱的保護等級較高，金屬應用廣泛。根據結構特點和用途分類：
1.固定面板開關柜，通常稱為開關板或配電屏。是一種面板屏蔽開關柜，正面有保護作用，背面和側面仍能接觸帶電部分，保護等級低，只能用于供電連續性和可靠性要求較低的工礦企業，作為變電站集中供電。
2.防護開關柜是指除安裝表面外，所有其他側面都封閉的低壓開關柜。該柜的開關、保護、監控等電氣元件均安裝在鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。
柜內每個電路之間可采用接地金屬板或絕緣板隔離，無隔離措施。通常，門和主開關都有機械聯鎖。此外，還有防護臺開關柜（即控制臺），面板上裝有控制、測量、信號等電器。防護開關柜主要用作工藝現場的配電裝置。

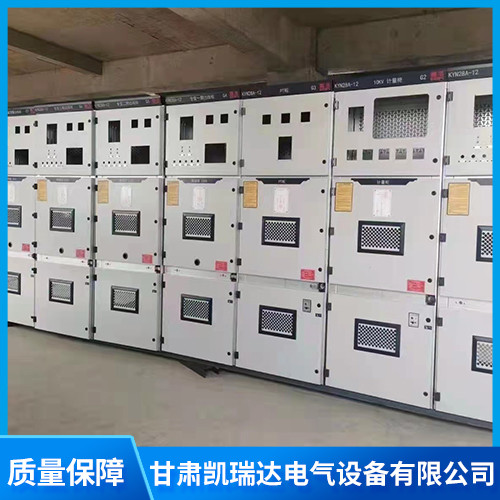

3.抽屜式開關柜。這種開關柜采用鋼板制成封閉外殼，進出電路的電氣元件安裝在抽屜內，形成能夠完成一定供電任務的功能單元。功能單元與母線或電纜之間，用接地金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。
每個功能單元之間也有隔離措施，抽屜式開關柜可靠性高。安全性和互換性。開關柜多指抽屜式開關柜。適用于供電可靠性高的工礦企業。高層建筑作為集中控制的配電中心。
4.動力。照明配電控制箱。主要是封閉式垂直安裝。由于使用場合不同，外殼保護等級也不同。主要用作工礦企業生產現場的配電裝置。
